你知道幾種螺紋分類？
發布日期：2022-03-23閱讀量：55
依螺紋用途不同可分為：

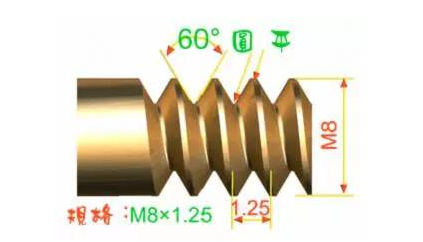

1.國際公制標準螺紋
我國國家標準 CNS 采用之螺紋。牙頂為平面，易于車削，牙底則為圓弧形，以增加螺紋強度。螺紋角為60度，規格以M表示。公制螺紋可分粗牙及細牙二種。表示法如 M8x1.25。(M：代號、8：公 稱直徑、1.25：螺距)。
2.美國標準螺紋
螺紋頂部與根部皆為平面，強度較佳。螺紋角亦為 60 度，規格以 每英寸有幾牙表示。此種螺紋可分為粗牙(NC)；細牙(NF)；特細牙(NEF)三級。表示法如 1/2-10NC。(1/2：外徑；10：每寸牙數；NC代號)。
3.統一標準螺紋
由美國、英國、加拿大三國共同制訂，為目前常用之英制螺紋。螺紋角亦為 60 度，規格以每英寸有幾牙表示。此種螺紋可分為粗牙(UNC)；細牙(UNF)；特細牙(UNEF)。表示法如 1/2-10UNC。(1/2：外徑；10：每寸牙數；UNC 代號)

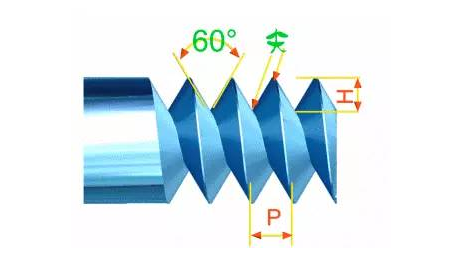

4.V形螺紋
頂部與根部均成尖狀，強度較弱，亦壞不常使用。螺紋角為 60 度。
5.惠式螺紋
英國國家標準采用之螺紋。螺紋角為 55 度，表示符號為“W”。適用于滾壓法制造。表示法如 W1/2-10。(1/2：外徑；10：每寸牙數；W 代號)。
6.圓螺紋
為德國 DIN 所定之標準螺紋。適用于燈泡、橡皮管之連接。表示符號為“Rd”。
7.管用螺紋
為防止泄漏用的螺紋，經常用于氣體或液體之管件連結。螺紋角為 55 度，可分為直管螺紋代號為”P.S.、N.P.S.”和斜管螺紋代號為“N.P.T.”，其錐度為 1：16，即每尺 3/4 寸。
8.方螺紋
傳動效率大，僅次于滾珠螺紋，而磨損后無法用螺帽調整，為其缺點。一般用于虎鉗之螺桿及起重機之螺紋。

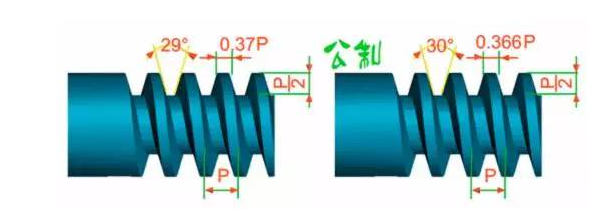

9.梯形螺紋
又稱愛克姆螺紋。傳動效率較方螺紋稍小，但磨損后可用螺帽調 整。公制之螺紋角為 30 度、英制之螺紋角為 29 度。一般用于車床 之導螺桿。表示符號為“Tr”。
10.鋸齒形螺紋
又稱斜方螺紋，只適于單方向傳動。如螺旋千斤頂、加壓機等。表示符號為”Bu”。
11.滾珠螺紋
為傳動效率較好之螺紋，其制造困難，成本極高，乃用于精密之機械上。如數控機床用滾珠絲杠。
圖片是將驅動電動機所輸出的旋轉運動轉換成刀架在縱、橫方向上直線運動的運動副。構成螺旋傳動機構的部件，一般為滾珠絲杠副，如圖所示。
12.英制螺紋

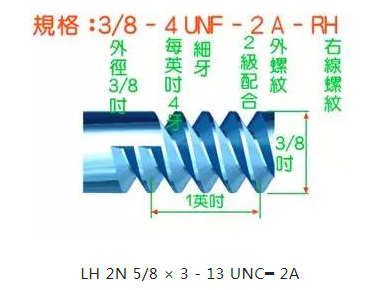

英制螺紋：英制螺紋之大小，通常以螺紋上每寸長度有若干螺紋數表示，簡稱為「每寸牙數」，恰等于螺距之倒數。例如每寸 8 牙之螺紋，其螺距為 1/8 寸。
英制螺紋之表示法如下：
(1)LH 為左螺紋 (RH 為右螺紋，可省略) 。
(2)2N 雙線螺紋。
(3)5/8 英制螺紋，外徑 5/8 ”。
(4)3 螺栓長度 3” 。
(5)13 螺紋每寸牙數 13 牙。
(6)UNC 統一標準螺紋粗牙。
(7)2 級配合，外螺紋(3：緊配合；２：中配合；1：松配合) A:外螺 紋(可省略) B:內螺紋。
